1 W Br m/28

RM02096


Beskrivning Radiomateriel Del 2. Fastställd 1929.

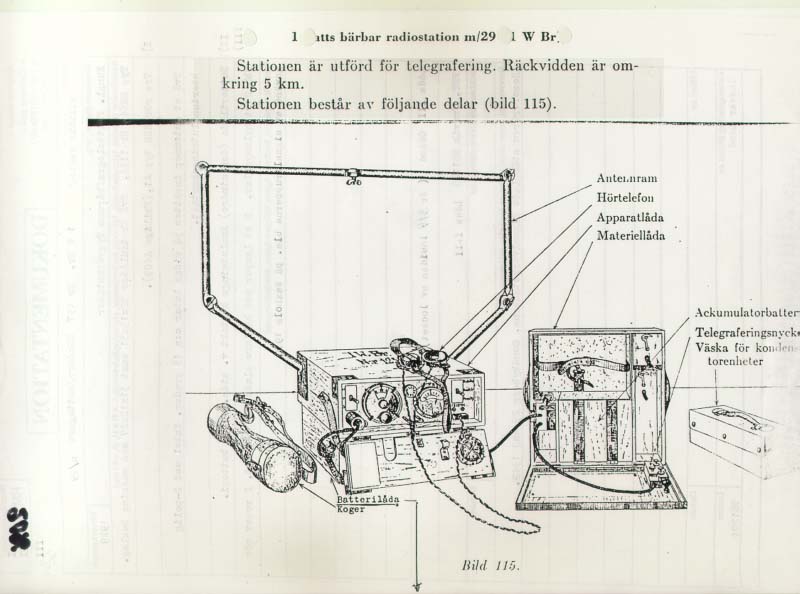

1 W Br m/28 var arméns första bärbara radiostation. Teckning ur SoldI Signal 1942 års upplaga.

Citat ur SoldI Signal 1942: Stationen är utförd för telegrafering. Räckvidden är omkring 5 km. Frekvensområde 3700-6000 kHz indelat i 9 områden. Stationen består av följande delar (se bild). Apparatlådan med sändare och mottagare sammanbyggda. 3 A-rör för mottagning; ett av dem användes även för sändning. Nio olika frekvensområden kunna erhållas genom ombyte av kondensatorenhet. Batterilådan som innehåller 2 seriekopplade batterier, A 63, om vardera 63 volts spänning, användes som underlag för apparatlådan, då stationen är upprättad. Materiellådan innehåller bl a packningsutrymme för 2 hörtelefoner, verktyg m m, 1 ackumulatorbatteri om 2 ackumulatorer, D 10, som giva glödström till rören, samt 1 telegraferingsnyckel. Lådan har en målad pil, som alltid skall peka uppåt. Antennramen bäres vid transport hopfälld i ett koger. När stationen är upprättad, är ramen utfälld och fastsatt i ramfötterna på apparatlådan. Radiostationen upprättas på följande sätt. Apparatens anslutningskabel anslutes till batterilådan och materiellådans anslutningskabel till apparatlådan. Ramen utfälles och fastsättes i ramfötterna på apparatlådan. Hörtelefonerna

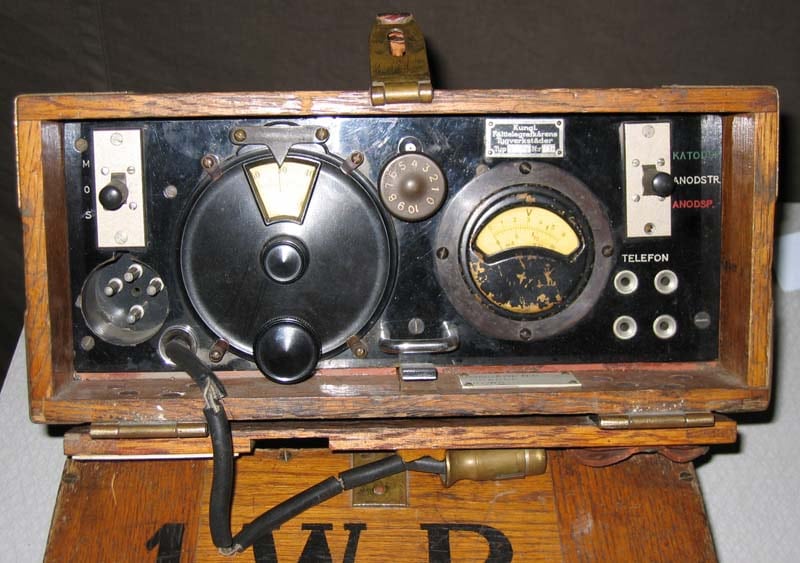

anslutas. På frekvenstabellen i materiellådans lock avläses vilken kondensatorenhet och vilket gradtal, som gäller för den anbefallda frekvensen. 10 Kondensatorenheten fastskruvas mellan ramfötterna med hjälp av hylsnyckeln och frekvensskalan inställes på angivet gradtal. Omkopplaren på vänstra delen av frontplattan ställes i läge S. För att erhålla kontroll på att apparaten svänger vid sändning nedtryckes nyckeln. Härvid skall visarutslag erhållas. Vid beröring av ramändan med handen skall visarutslaget ändras. Härefter ställes omkopplaren i läge M. Potentiometern, som sitter mitt på frontplattan, vrides långsamt från läge O samtidigt som ramändan upprepade gånger beröres med handen. Potentiometern inställes i det läge, där knäpparna i hörtelefonen börja höras särskilt kraftigt (vanligen omkring läge 3).

Genom att hålla frekvensratten rörlig några delstreck på ömse sidor om det angivna gradtalet uppsökes motstationen.

Hilding Björklund (Ellab) Som mitt första projekt skulle en bärbar radiostation konstrueras. Efter första världskriget hade fälttelegrafkåren fått sig tillställt olika slags utländska rörstationer för försök, men dessa var knappast lämpliga för fältbruk under rörliga förhållanden och sällan minst under vintertid. Man ansåg det därför nödvändigt att själva igångsätta en försöksverksamhet. Rundradions genom-brott på 1920-talet och amatörradioverksamheten hade medfört att en del radiokomponenter hade kommit i marknaden, men det mest betydelsefulla var triodröret i glödtrådskatoder. Den begränsade ekonomin medförde att man måste inrikta sig på i första hand enkla rör-stationer för de lägre förbandens förbindelser, infanteriet, artilleriets eldledning och kavalleriets spaningsorgan. Det ansågs lämpligt att antennen bestod av en metallram, som tillsammans med kondensatorer bildade svängningskretsen. Kondensatorn bestod av två seriekopplade kapacitanser för att bilda lämplig kopplingsgrad fär återkoppling för röret. Samma krets och rör användes för sändning och mottagning. En vridkondensator av Arvid Ömans konstruktion fanns i marknaden. Två rör kopplade med transformatorer (Svenska Radio AB), bildade

lågfrekvensförstärkaren. Frekvensområden erhölls genom att byta kondensatorblocket. Telegrafnyckel och hörtelefon tillkom. Vid mottagning sänktes anodspänningen genom inkoppling av ett motstånd och till att börja med skulle detta vara fast inställt för att förenkla handhavandet. Men då detta inte visade sig vara tillräckligt på grund av allt för varierande dämpning av ramen och varierande batterispänning måste en potentiometer tillverkas då en dylik inte fanns att tillgå på marknaden. Det fanns emellertid högohmig motståndstråd upplindad på textilkärna. På jämn delning av tråden klämdes fast bitar av tillplattad koppartråd, dess ändar träddes genom uppborrade hål i en pertinaxcylinder, lades i en form tillsammans med lagercentrum, varpå hälldes en blandning av svavelblomma och kvartssand. Blandningen var varm och när den svalnat var den hård som sten. De utstickande kopparändarna frästes av till lämplig höjd, varefter en strömavtagare kunde vridas över densamma. Det visade sig att potentiometern fungerade utan fel under stationens livslängd. Jag har velat berätta detta för att framhålla hur man vid den tiden fick lov att hjälpa sig fram på ett primitivt sätt. Många värnpliktiga från den tiden kan säkert vittna om sina erfarenheter av denna station, som var den första som trupp inom armén kom i kontakt med. Den fick beteckningen 1 W Br m/28 och på grund av billighet kom den att tillverkas i rätt stort antal. Införandet av denna radiostation satte i gång en rätt omfattande trupputbildning i morsetelegrafi. Användandet vid eldledning för artilleriet underlättades genom eldledningskoder.

Från Försvarets Historiska Telesamlingar Armen. Sven Bertilsson Thomas Hörstedt.

Lars SM6YJG
